Onde passa aquela tubulação? Posso furar esta parede? Quem sabe como esse sistema foi executado? Perguntas como essas aparecem na rotina de qualquer condomínio, e a resposta costuma depender de documentos dispersos, da memória de quem acompanhou a obra ou de uma investigação no local.
São perguntas como essas que organizam a palestra BIM na Gestão Condominial, apresentada por Filipe Marinho e José de Moura, da Carnot Engenharia, na 2ª edição do SOS Síndicos. Este artigo desenvolve o conteúdo apresentado.
O que BIM pode mudar na gestão de um condomínio?
Para a gestão condominial, o principal valor do BIM está na organização e preservação das informações técnicas do edifício. Um modelo pode ajudar a localizar sistemas, compreender como eles se relacionam e manter uma memória técnica que continue útil mesmo com a troca de síndicos, funcionários e prestadores.
Durante o SOS Síndicos 2ª Edição, mostramos a síndicos e construtoras como BIM, compatibilização e As Built podem ser usados não apenas durante o projeto e a obra, mas também como apoio à operação e à manutenção do edifício.
Os exemplos apresentados vêm de projetos reais da Carnot Engenharia, desenvolvidos pela nossa equipe. As imagens deste artigo são ilustrações dos conceitos apresentados.
A ideia central da palestra pode ser resumida em uma frase:
BIM não é só 3D
BIM não é apenas um modelo tridimensional. Ele permite organizar, no mesmo ambiente, a geometria, os objetos, suas propriedades e as informações técnicas do edifício.

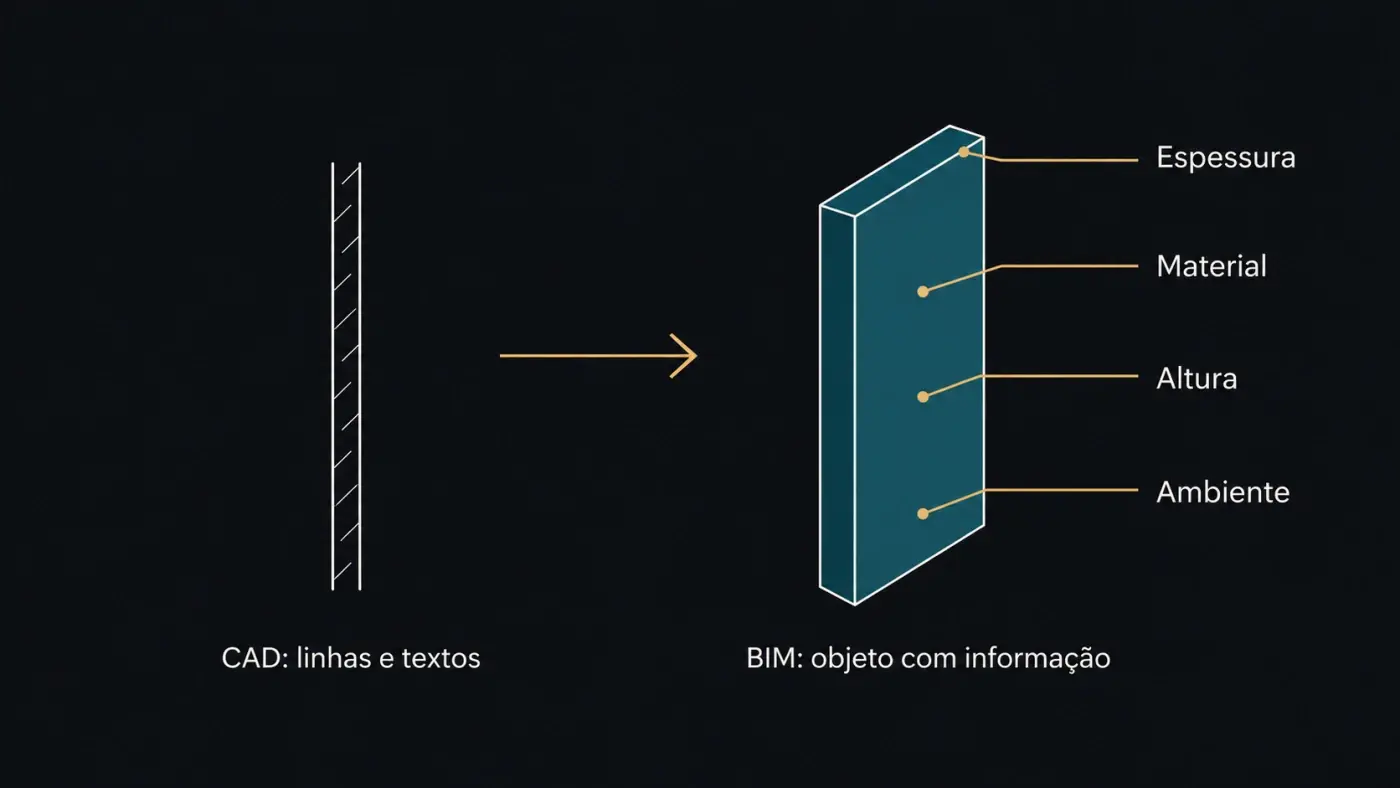

A diferença aparece quando se compara um desenho tradicional com um objeto BIM. Em CAD, uma parede pode ser representada por linhas e textos. Em BIM, aquele elemento pode carregar informações como espessura, material, altura, ambiente e outras propriedades.
Isso importa para um condomínio anos depois da construção: quando alguém precisa entender um elemento do edifício, a informação associada a ele pode ser tão útil quanto a sua posição.
De desenhos isolados a uma referência técnica do edifício. Um edifício reúne diversas disciplinas: arquitetura, estrutura, elétrica e hidrossanitário. Cada uma tem as suas informações. Quando elas ficam dispersas em arquivos diferentes e sem organização, localizar algo pode exigir interpretação, busca e até investigação física.

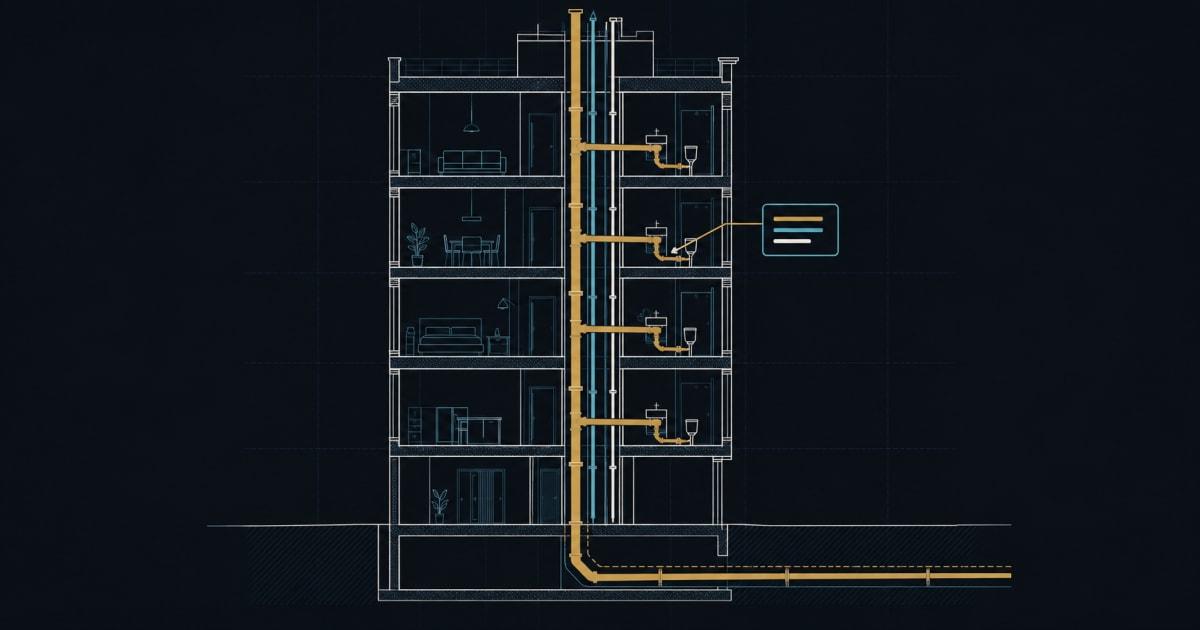

Com BIM, diferentes sistemas podem ser visualizados e relacionados dentro de uma referência digital. O ponto não é ter necessariamente um único arquivo, mas integrar e coordenar as informações de cada disciplina.

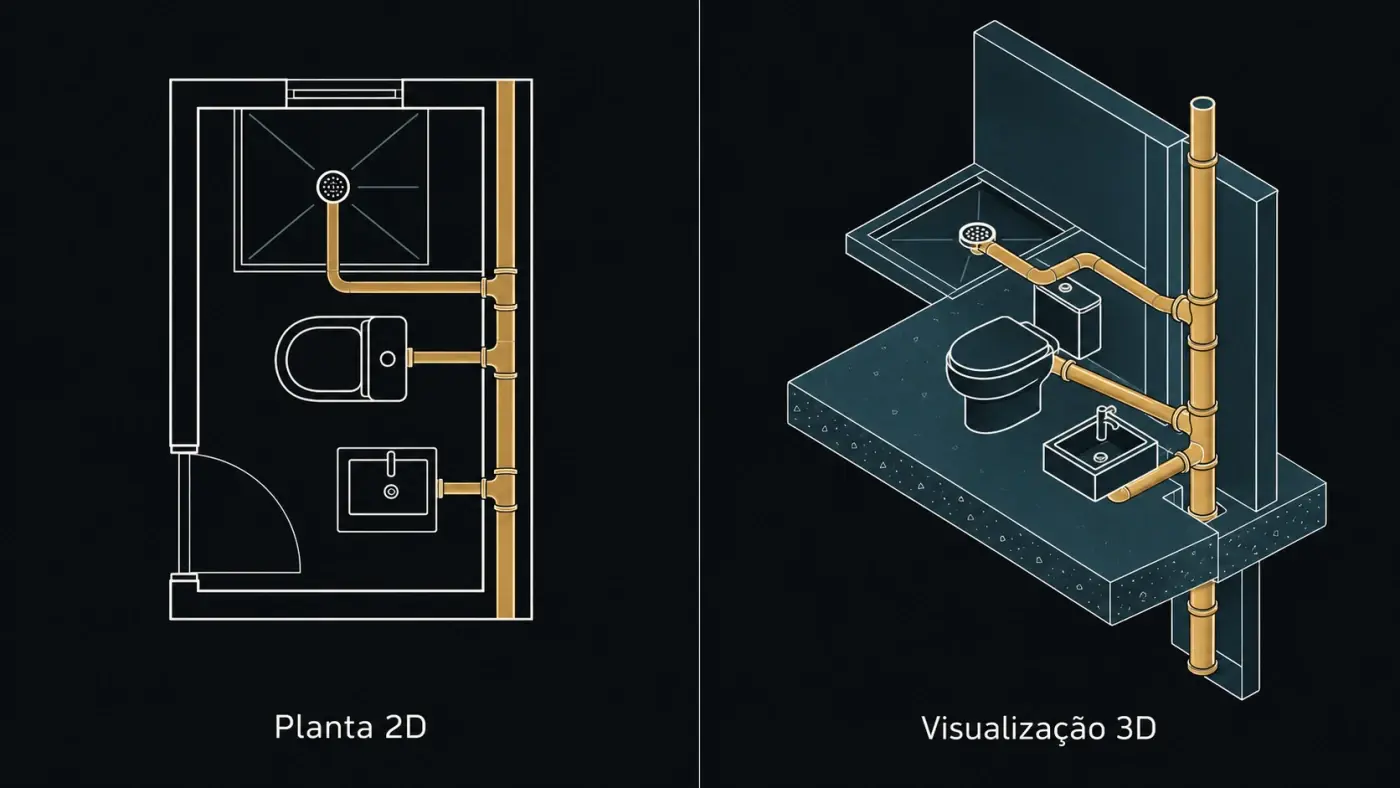

Qual é a diferença prática entre consultar um desenho e consultar um modelo BIM? Os desenhos continuam sendo importantes. A diferença é que um modelo BIM pode facilitar a compreensão espacial de determinados sistemas.
Uma instalação hidrossanitária, por exemplo, pode exigir a interpretação de plantas e cortes. Uma visualização tridimensional pode tornar o percurso mais fácil de compreender para alguém que não participa do desenvolvimento técnico do projeto.
O valor do BIM para quem opera o condomínio
Para o síndico, o valor do BIM aparece em três perguntas.
Localizar
Onde passa? Onde está? Tubulações, shafts, quadros, registros e equipamentos.
Compreender
O que existe aqui? Visualizar os sistemas e as suas relações pode ajudar antes de uma intervenção.
Preservar
Como não perder essa informação? A memória técnica não deve depender de uma única pessoa.
Sobre preservar: a informação técnica não deve depender apenas do síndico atual, do engenheiro da obra, de funcionários ou de prestadores que podem não estar mais presentes anos depois.
Visualizar o edifício pode facilitar decisões futuras. Uma representação visual pode ajudar alguém a compreender a localização de um elemento, o seu percurso, a relação entre sistemas, o acesso e o contexto de uma intervenção.
Projetos diferentes ocupam o mesmo espaço físico
Arquitetura, estrutura e instalações precisam coexistir no mesmo edifício. A compatibilização de projetos procura identificar possíveis conflitos entre elas antes da execução.
- Coordenação
- Conflito
- Decisão
Encontrar o conflito não é o objetivo final. O objetivo é permitir que as equipes tomem uma decisão enquanto o problema ainda está no projeto.
Compatibilização vai além de encontrar elementos que se cruzam.
Compatibilizar é verificar se os diferentes projetos conseguem coexistir e funcionar.

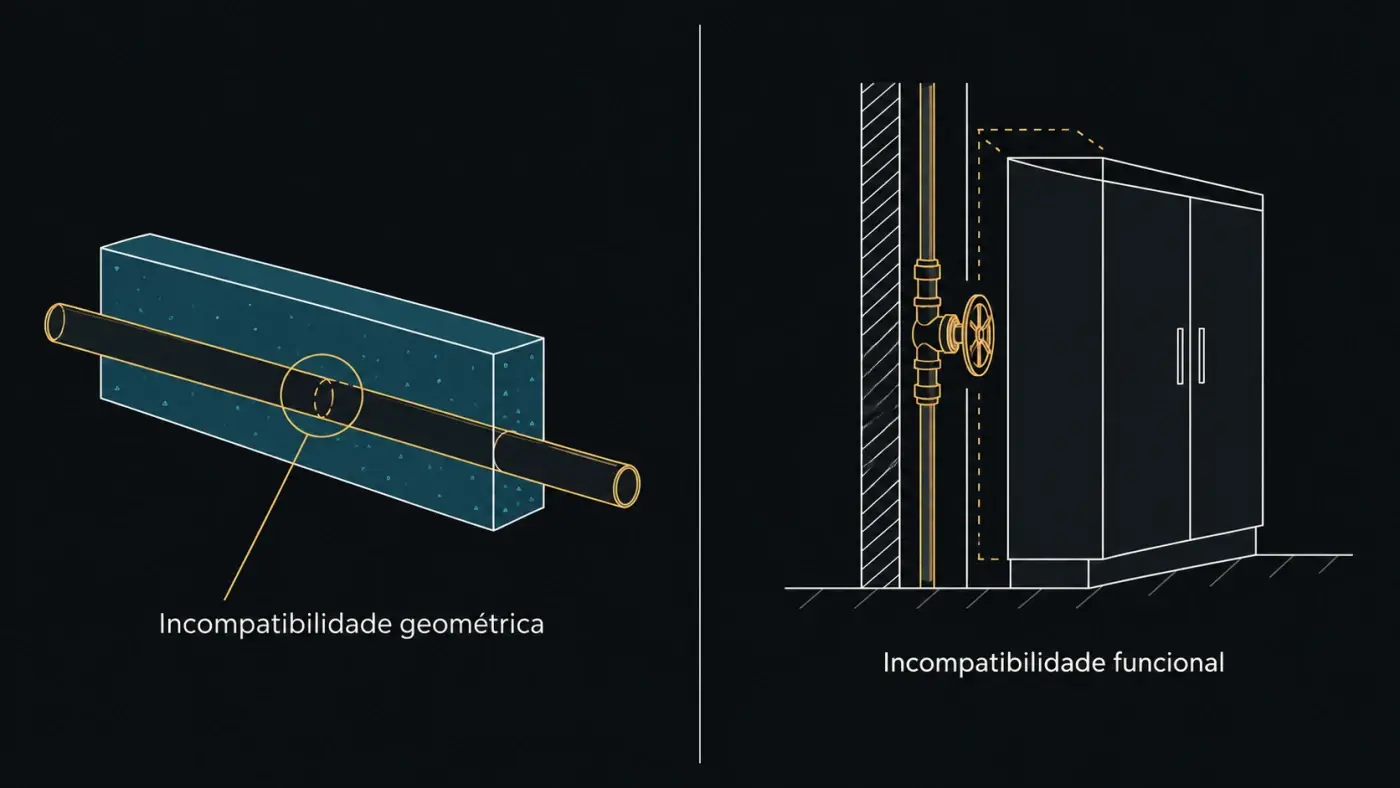

Isso inclui dois tipos de incompatibilidade:
Incompatibilidade geométrica
Quando dois elementos ocupam o mesmo espaço. Exemplos: uma tubulação cruzando uma viga, ou uma eletrocalha cruzando um duto.
Incompatibilidade funcional
Quando, geometricamente, pode existir espaço, mas a solução dificulta ou impede a operação. Exemplos: um registro inacessível, ou um equipamento sem espaço adequado para manutenção.
Para ver exemplos de conflitos comuns em residências, leia quais são as incompatibilidades mais comuns entre estrutura, elétrica e hidrossanitário.
A interferência pode aparecer no modelo ou na obra
Descobrir no modelo
É possível mover uma tubulação, ajustar um elemento, rever o percurso, analisar alternativas e decidir em conjunto. O custo principal é o tempo de projeto e de decisão.
Descobrir durante a obra
Possíveis consequências: paralisação, quebra, improviso, retrabalho, reorganização das equipes, consumo adicional de material e aumento de risco.
Isso não significa que toda incompatibilidade gere um custo elevado. Significa que, quanto antes ela for conhecida, mais opções existem para resolvê-la.
Como a compatibilização reduz improvisos na obra?
BIM não elimina patologias, mas pode ajudar a antecipar incompatibilidades que levariam a improvisações durante a execução.

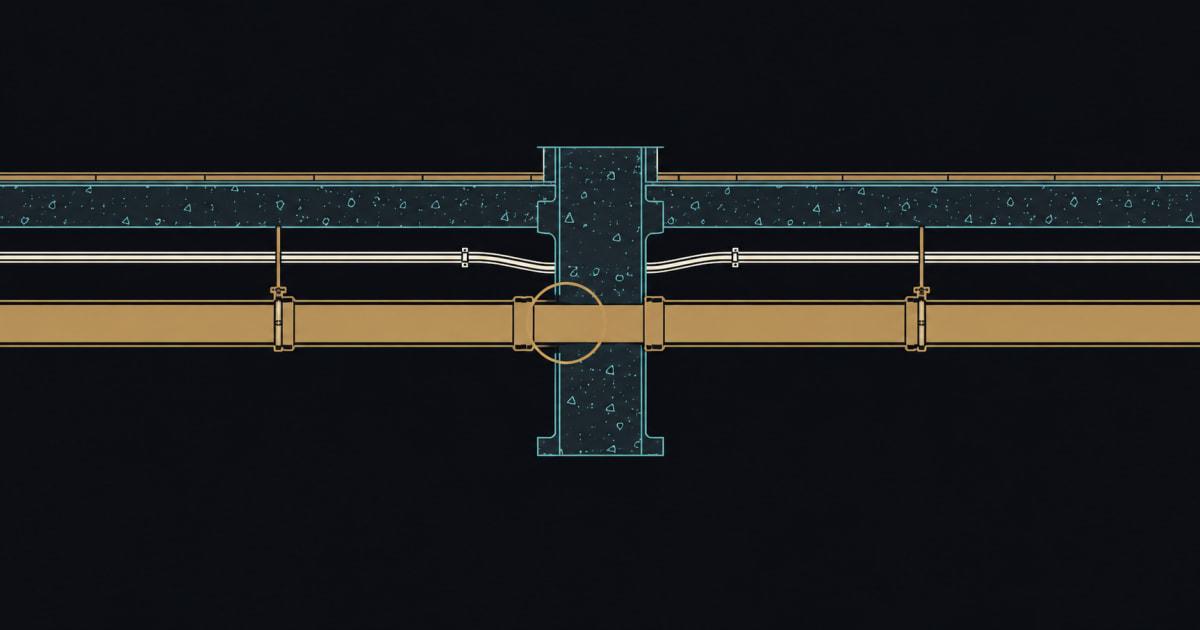

Estrutura. Quando uma instalação exige uma passagem que não estava prevista, podem surgir rasgos, furos, alterações inadequadas e danos localizados. Uma boa coordenação ajuda a prever reservas, shafts, furos e passagens ainda no projeto estrutural.
Hidrossanitário. Em instalações hidrossanitárias, trajetos inadequados, pouca declividade, conflitos com outros elementos e adaptações durante a execução podem resultar em entupimento, mau cheiro, retorno e vazamentos. Verificar cotas, inclinações, conexões, espaço disponível e interferências antes da execução ajuda a reduzir improvisações no projeto hidrossanitário.
O benefício não termina quando a obra acaba.
Menos improviso
Menos alterações de última hora sem documentação.
Mais acesso
Registros e equipamentos pensados considerando operação e manutenção.
Mais confiança
Projetos mais próximos daquilo que deveria ser efetivamente executado.
Melhor base para o As Built
Quanto melhor a documentação durante o desenvolvimento e a obra, melhor tende a ser o ponto de partida para a documentação final.
O que é As Built?
As Built é a documentação atualizada para representar aquilo que foi efetivamente executado na obra.
O projeto mostra o planejado. O As Built deve mostrar o executado. Durante a execução, mudanças podem acontecer. Uma tubulação prevista em determinado percurso pode acabar sendo executada em outro. Se isso não for registrado, o projeto deixa de representar fielmente aquilo que existe no edifício.
A sequência é:
- Projeto básico
- Projeto executivo
- As Built
O projeto executivo registra como a obra foi planejada. O As Built registra como ela foi efetivamente executada, depois das alterações ocorridas durante a construção. Se uma alteração realizada durante a execução não for registrada, a documentação deixa de representar o edifício de forma fiel. Por isso, As Built não é simplesmente entregar novamente o projeto executivo.

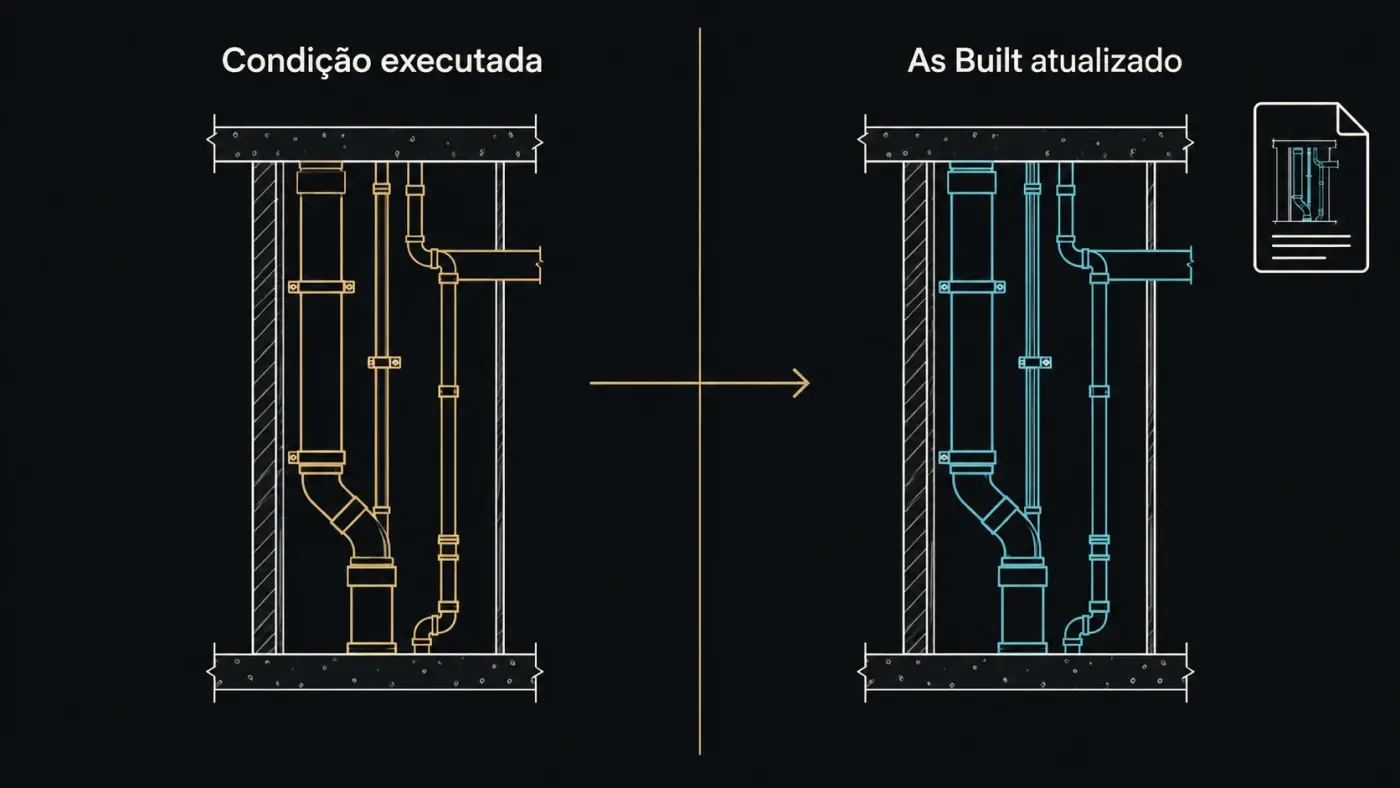

Como transformar o que foi executado em documentação confiável? O processo de As Built procura levar de volta para a documentação as modificações observadas em campo. O objetivo é aproximar a realidade física da informação técnica: na prática, o processo coloca lado a lado a condição executada e a documentação atualizada.
Quando a parede fecha, a informação some
Enquanto determinados ambientes ainda estão sem fechamento, podem estar visíveis instalações, conexões, rotas, fixações e passagens. Depois dos acabamentos, essas informações ficam escondidas.
Encontrá-las futuramente pode exigir investigação, equipamentos, tentativa e erro, ou abertura de paredes e forros.
Como fotos 360° ajudam a preservar a memória da obra?
Fotos 360° realizadas em momentos estratégicos da obra podem preservar registros visuais de instalações e elementos que ficarão ocultos depois dos fechamentos e acabamentos.
Esses registros podem mostrar instalações antes do fechamento, passagens, conexões, shafts e outros elementos que ficarão escondidos. Na Carnot, utilizamos e oferecemos registros 360° associados a processos de documentação e As Built.
Ele não substitui o As Built: serve de apoio visual para que a documentação represente melhor o que foi executado.
Por que o síndico precisa confiar no As Built?
O valor do As Built aparece anos depois da obra, quando surgem perguntas como estas:
Onde passa?
Para localizar tubulações, shafts, registros, eletrodutos e equipamentos.
Posso mexer aqui?
Para apoiar manutenções, reformas, furos e intervenções.
O que existe?
Projetistas, engenheiros e prestadores podem partir de uma referência mais confiável.
Intervenções relevantes continuam exigindo avaliação técnica adequada. O As Built não substitui essa avaliação: ele melhora o ponto de partida.
Três etapas para construir uma memória técnica mais confiável
BIM: organizar
Reunir geometria e informação em uma referência técnica mais fácil de consultar.
Compatibilizar: antecipar
Identificar e resolver conflitos antes que se transformem em improvisações durante a obra.
As Built: registrar
Atualizar os projetos e modelos para representar aquilo que efetivamente foi executado.
O objetivo final é simples: informação confiável para operar, manter e decidir melhor.
Sobre a palestra no SOS Síndicos
| Campo | Informação |
|---|---|
| Evento | SOS Síndicos 2ª Edição |
| Data | 12 de setembro de 2026 |
| Cidade | Teresina, Piauí |
| Realização | Avaliar Mercado |
| Palestrantes | Filipe Marinho e José de Moura |
| Público | síndicos e construtoras |
A Carnot Engenharia participou do SOS Síndicos 2ª Edição apresentando como BIM, compatibilização e As Built podem contribuir para a preservação das informações técnicas de um edifício e apoiar sua operação e manutenção ao longo do tempo.
